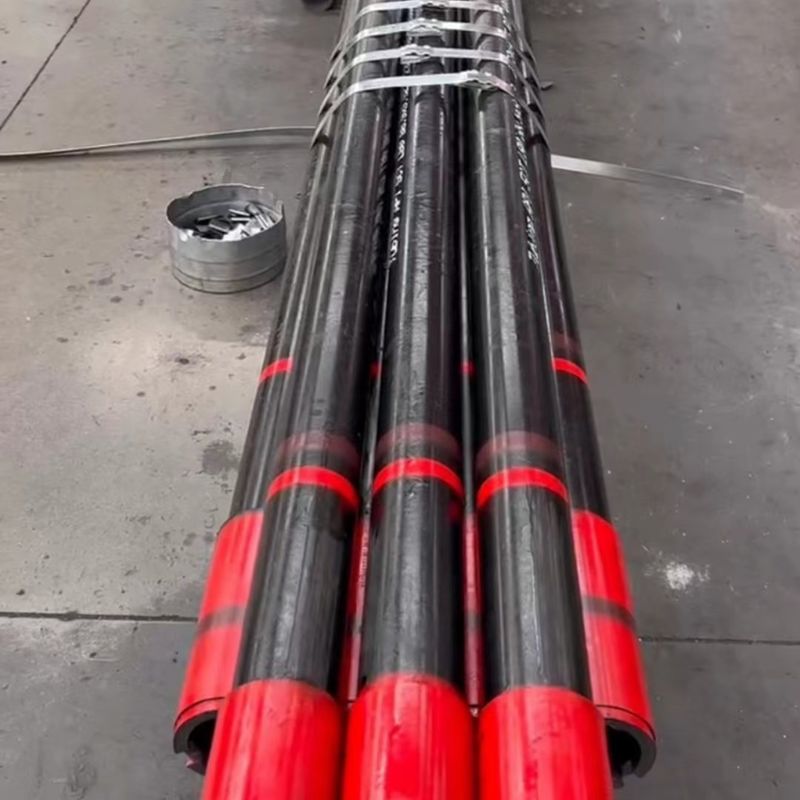

বিভিন্ন ইস্পাত গ্রেড N80/L80 API 5CT টিউবিং এবং কেসিং OCTG কেসিং এবং টিউবিং
বিভিন্ন ইস্পাত গ্রেড পি 110 এপিআই 5 সিটি সংযোগের সাথে টিউবিং বিটিসি রেঞ্জ 3 সিউমলেস অয়েল ওয়েল কেসিং এবং টিউবিং
ফ্ল্যাট-এন্ড পাইপ হল একটি পাইপ যা অ-মেশিনযুক্ত থ্রেড দিয়ে সরবরাহ করা হয়, এবং এটি বিপরীত হতে পারে, বা না হতে পারে, যে কোনও ক্ষেত্রে, এটি এই মানের একটি নির্দিষ্ট ইস্পাত গ্রেডের সমস্ত প্রয়োজনীয়তা পূরণ করবে।
স্টিল গ্রেড H40, J55, K55 বা M65 কেসগুলি সংক্ষিপ্ত বা দীর্ঘ থ্রেডগুলিতে পাওয়া যায়। তবে, যদি ক্রেতা দীর্ঘ থ্রেডযুক্ত কেসটি চান তবে এটি অর্ডারে নির্দিষ্ট করা উচিত।
বাইরের আপসেট টিউবিংয়ের গহ্বরযুক্ত শেষের উপর প্রচলিত কোণ বিরতি প্রতিস্থাপনের জন্য ′′বৃত্তাকার" বা ′′গুলি-নাক" ধরণের পাইপ শেষটি প্রস্তুতকারক সরবরাহ করতে পারেন বা ক্রেতা নির্দিষ্ট করতে পারেন.উন্নত প্রান্তটি গোলাকার করা উচিত যাতে লেপটি প্রয়োগ করা হয় এবং অভ্যন্তরীণ এবং বাইরের পৃষ্ঠগুলি তীক্ষ্ণ কোণ বা বুর ছাড়াই গোলাকার এবং মসৃণ হয়।
প্রোডাক্টের থ্রেডিং, গেইজিং প্র্যাকটিস এবং থ্রেড ইন্সপেকশন এপিআই স্পেক 5 বি এর সাথে সঙ্গতিপূর্ণ হবে।প্রোডাক্টের শেষটি হ্যামার করা উচিত নয়, তবে থ্রেড মেশিনিংয়ের প্রয়োজনীয়তা পূরণের জন্য সামান্য আকৃতির হতে পারেC90 এবং তার চেয়ে বেশি শক্তির স্টিলের জন্য, এই ধরনের গঠনের ক্রেতার সম্মতিতে শুধুমাত্র সম্পন্ন করা যেতে পারে।
পণ্যের সমস্ত প্রান্তের অভ্যন্তরীণ এবং বাইরের প্রান্তে বোর মুক্ত হতে হবে এবং C110 স্টিল গ্রেডের পুরুষ এবং মহিলা উভয় থ্রেডের জন্য বালি ব্লাস্টিং প্রয়োগ করা হবে।
সমস্ত পাইপ এবং পাইপ থেকে তৈরি ফিটিং নিম্নলিখিত ত্রুটি থাকতে হবে নাঃ
a. যেকোনো শ্বাস প্রশ্বাসের ফাটল
b. যেকোনো আর্ক বার্ন
c. যে কোন পৃষ্ঠের ফাটল ত্রুটি যা নেট কার্যকর প্রাচীর বেধ নির্দিষ্ট প্রাচীর বেধের 87.5% এর কম হ্রাস করে তা নিশ্চিত করা যেতে পারে।
d. যখন এই মানদণ্ডে বা একটি আদেশে অ-ধ্বংসাত্মক পরিদর্শন নির্দিষ্ট করা হয়, তখন বাইরের পৃষ্ঠের 260 মিমি 2 (0.41 ইঞ্চি 2) এর বেশি এলাকা সহ কোনও নন-পৃষ্ঠের ফাটল ত্রুটি সনাক্ত করা হয়।
e. কোনও পৃষ্ঠহীন ফাটল ত্রুটি যা কার্যকর প্রাচীরের বেধকে নির্দিষ্ট প্রাচীরের বেধের 87.5% এরও কম করে তোলে তা ওয়েডের উভয় পক্ষের 1.6 মিমি (1/16 ইঞ্চি) এর মধ্যে নিশ্চিত করা যেতে পারে।
f. সমস্ত বিকৃত পণ্যগুলির কোনও অভ্যন্তরীণ বিকৃত কাঠামোর কোনও ধারালো কোণ বা খণ্ডের মারাত্মক পরিবর্তন থাকতে পারে যা 90 ° হুক টাইপ সরঞ্জামটি ঝুলতে পারে।
জি. স্যানিটারি টিউবের বাহ্যিক গ্রিডযুক্ত অংশের অভ্যন্তরীণ পৃষ্ঠের কোন অ-রৈখিক পৃষ্ঠের ফাটল যা নির্দিষ্ট দেয়ালের বেধের ১০% এর বেশি গভীরতা।
রাসায়নিক গঠন
পণ্যটি নির্দিষ্ট ইস্পাত গ্রেড এবং টাইপের জন্য রাসায়নিক রচনা টেবিলে নির্দিষ্ট প্রয়োজনীয়তা পূরণ করবে। C110 ইস্পাত গ্রেডের জন্য,নির্মাতার প্রতিবেদন করা উচিত যে ক্রেতা প্রতিটি ব্যাচে ইচ্ছাকৃতভাবে যোগ করা সমস্ত উপাদানগুলির সর্বনিম্ন এবং সর্বোচ্চ অনুপাতের জন্য কখন জিজ্ঞাসা করে (এটি যোগ করার উদ্দেশ্য নির্বিশেষে).
হাউজিং পাইপ স্ট্যান্ডার্ডের মতো, এপিআই 5 সিটির ওসিটিজি টিউবগুলিও একই উপাদান গ্রেডের (জে 55/কে 55, এন 80, এল 80, পি 110 ইত্যাদি) তবে টিউবগুলির ব্যাসার্ধ 4 1/2 ′′ পর্যন্ত,এবং এটি বিভিন্ন ধরনের যেমন বিটিসিতে শেষ হয়, EUE, NUE, এবং প্রিমিয়াম। সর্বাধিক সাধারণভাবে, ঘন সংযোগ EUE।
ওসিটিজি হচ্ছে 'অয়েল কান্ট্রি টিউবুলার গুডস' এর সংক্ষিপ্ত রূপ, এটি মূলত পাইপিং পণ্যগুলিকে বোঝায় যা তেল ও গ্যাস উৎপাদনে (ড্রিলিং কার্যক্রম) প্রয়োগ করা হয়।
ওসিটিজি পাইপ সাধারণত এপিআই বা সংশ্লিষ্ট স্ট্যান্ডার্ড স্পেসিফিকেশনগুলির উপর ভিত্তি করে উত্পাদিত হয়। এটি ড্রিল পাইপ, স্টিল কেসিং পাইপ এবং টিউবিং পাইপ, কপলিং,সংযোগ, এবং পেট্রোলিয়াম শিল্পে ব্যবহৃত আনুষাঙ্গিক, উভয় অনশোর এবং অফশোর।
এপিআই ৫সিটি হল পেট্রোলিয়াম এবং প্রাকৃতিক গ্যাস শিল্পে তেল পুঁজীর জন্য ব্যবহৃত ইস্পাত গহ্বর এবং নল পাইপগুলির জন্য স্ট্যান্ডার্ড প্রযুক্তিগত স্পেসিফিকেশন।
এই নীতিমালার মধ্যে আবরণ এবং টিউবিং ছাড়াও পপ জয়েন্ট, কপলিং স্ট্যাক, কপলিং উপাদান এবং আনুষাঙ্গিক উপাদান অন্তর্ভুক্ত রয়েছে এবং তিনটি পণ্য স্পেসিফিকেশন স্তরের (পিএসএল -1, পিএসএল -2,এবং PSL-3)পিএসএল-১ এর প্রয়োজনীয়তা এই মানের ভিত্তি।
• J55/K55
• N80/N80Q/L80
• সি৯০
• R95/T95
• P110/C110
• Q125
API 5CT নিম্নলিখিত সংযোগগুলির জন্য প্রযোজ্য যা API SPEC 5B মেনে চলেঃ
•এস কে:স্বল্প গোলাকার থ্রেড হাউজিং
•এলসি:লম্বা গোলাকার থ্রেড হাউজিং
•বিসি:ব্যট্রেস থ্রেডের কেসিং
•এনইউ:অ-উত্তেজক নল
•ইইউঃবাহ্যিক আপসট টিউবিং
•আইজে:ইন্টিগ্রেটেড টিউব সংযোগ
• গ্রুপ ১ঃ H, J, K, N এবং R সহ গ্রেডের সমস্ত কেসিং এবং টিউব
• গ্রুপ ২ঃ সি, এল, এম এবং টি সহ গ্রেডের সমস্ত কেসিং এবং টিউব
• গ্রুপ ৩ঃ সমস্ত গ্যাস এবং টিউব গ্রেড পি
• গ্রুপ ৪ঃ গ্রেড Q-এর সমস্ত কভার
এপিআই ৫সিটি মান অনুযায়ী, পাইপ বিললেট তৈরির জন্য ব্যবহৃত ইস্পাত উপাদানটি শস্য পরিশোধক চিকিত্সার মধ্য দিয়ে যেতে হবে। এই ইস্পাতটিতে এক বা একাধিক শস্য পরিশোধক উপাদান থাকতে হবে,যেমন একটি নির্দিষ্ট পরিমাণ অ্যালুমিনিয়াম, নিওবিয়াম, ভ্যানাডিয়াম বা টাইটানিয়াম, যাতে স্টিলের অস্টেনাইট শস্য শস্য পরিশোধন করা হয়।
• সরবরাহ করা পাইপগুলি সিউমলেস টাইপ বা ইডব্লিউ টাইপ তৈরি করা উচিত।
• কপলিং, কপলিং স্টক এবং কপলিং উপকরণগুলি একত্রে থাকা উচিত।
• ঠান্ডা টানা টিউব পাইপ সঠিকভাবে তাপ চিকিত্সা করা আবশ্যক, অন্যথায় এটি গ্রহণযোগ্য নয়।
• হাউজিং এবং টিউব সংমিশ্রণের উপাদানগুলি সিউমহীন পাইপ হওয়া উচিত, যদি না আদেশে অন্য ধরণের উল্লেখ করা হয়।
এপিআই ৫সিটি কেসিং এবং টিউবিংয়ের জন্য তাপ চিকিত্সা পদ্ধতি প্রতিটি গ্রেডের মধ্যে পার্থক্যের মূল কারণ। তাপ চিকিত্সা প্রয়োজন এমন পণ্যগুলিকে পুরো শরীর এবং পুরো দৈর্ঘ্যের তাপ চিকিত্সা করা উচিত।তাপ-পরিশোধিত অপ্রচলিত পণ্যটি অপ্রচলিত হওয়ার পরে তার পুরো শরীর এবং পুরো দৈর্ঘ্যের ক্ষেত্রে তাপ-পরিশোধ করা উচিত.
পৃথকভাবে তাপ চিকিত্সা করা একত্রিত খালি গ্রহণযোগ্য। যদি সমাপ্তি তাপমাত্রা চিকিত্সা করা ইস্পাতের উপরের সমালোচনামূলক তাপমাত্রার চেয়ে বেশি হয় এবং পাইপটি বায়ু-শীতল হয়এটিকে স্বাভাবিক করা হবে.
সোলাইডিং টাইপের ক্ষেত্রে, সোলাইড সিউমকে সর্বনিম্ন তাপমাত্রা 540 °C ((1000 °F) পর্যন্ত তাপ চিকিত্সা করা হবে,অথবা একটি নির্দিষ্ট চিকিত্সা পদ্ধতি ব্যবহার করা হবে সোল্ডার মধ্যে কোন untempered martensite কাঠামো করতে.
স্টিল গ্রেড N80 টাইপ 1 পণ্যগুলি প্রস্তুতকারকের পছন্দ অনুসারে স্বাভাবিক বা স্বাভাবিক এবং টেম্পারেড করা উচিত।
N80Q স্টিল গ্রেডের পণ্যগুলিকে ম্লান করা হবে এবং টেম্পারেড করা হবে।
R95 স্টিলের গ্রেডটি ম্লান এবং টেম্পারেড করা উচিত।
যখন 620 °C ((1150 °F) এর নিচে তাপমাত্রায় টেম্পারেট করা হয়, গ্রেড L80 গ্রেড 13 Cr ভঙ্গুর হতে পারে।
R95 শেষ টেম্পারিংয়ের পর কোল্ড ওয়ার্কিংয়ের পরে হাউজিং এবং টিউবগুলি প্রসারিত বা প্রসারিত করা যাবে না,ব্যতীত স্বাভাবিক সোজা করার জন্য প্রয়োজনীয় ঠান্ডা কাজ এবং কমপ্রেশন ঠান্ডা কাজের 3% এর বেশি নয়.
স্বাভাবিক সোজা করার জন্য প্রয়োজনীয় ঠান্ডা পরিশ্রম ব্যতীত, M65 এবং L80 গ্রেডের ইস্পাত পণ্যগুলি চূড়ান্ত তাপ চিকিত্সার পরে ঠান্ডা পরিশ্রম করা যাবে না।
C90 এবং T95 পণ্যগুলি ঠান্ডা ঘূর্ণন দ্বারা সোজা করা যেতে পারে তবে সোজা করার পরে স্ট্রেস ত্রাণের জন্য পাইপটি সর্বনিম্ন 480 °C ((1000 °F) ডিগ্রি তাপমাত্রায় গরম করা উচিত।C90 এবং T95 স্টিল গ্রেডের পণ্যগুলির জন্য হালকা গ্যাগ সোজা করার অনুমতি দেওয়া হয়.
যদি প্রয়োজন হয়, পণ্যটি ঠান্ডা ঘুরিয়ে সোজা করা হয় এবং তারপরে 30 °C থেকে 55 °C (50 °F থেকে 100 °F) এর মধ্যে শেষ নির্দিষ্ট টেম্পারেটিং তাপমাত্রার নীচে তাপমাত্রায় চাপ-মুক্তি করা হয়,অথবা গরম ঘূর্ণিত, নির্দিষ্ট চূড়ান্ত টেম্পারেটিং তাপমাত্রার চেয়ে 165°C (300°F) কম তাপমাত্রায় সোজাযদি প্রয়োজন হয়, হালকা গগ সোজা করার অনুমতি দেওয়া হয়।
গ্যাগ প্রেস বা গরম ঘূর্ণন সমতলতা সমতলতা জন্য সঞ্চালিত করা যেতে পারে,কিন্তু ঘূর্ণনশীল সোজা করার শেষে তাপমাত্রা 400 °C (750 °F) এর কম হওয়া উচিত নয় (যদি না আদেশে একটি উচ্চ তাপমাত্রা সর্বনিম্ন নির্দিষ্ট করা হয়)যদি গরম ঘূর্ণন সমতল পদ্ধতি ব্যবহার করা যায় না, তবে পণ্যটি ঠান্ডা ঘূর্ণন দ্বারাও সমতল করা যেতে পারে, তবে সমতল করার পরে 510 °C (950 °F) এ স্ট্রেস রিলেভ করা উচিত।ক্রেতার এবং প্রস্তুতকারকের মধ্যে চুক্তির মাধ্যমে পণ্যটি ঠান্ডা ঘূর্ণন সমতল করার পরে স্ট্রেস রিলেভের শিকার হতে পারে না.
পণ্যটি এই মানদণ্ডে উল্লিখিত টান কার্যকারিতা প্রয়োজনীয়তা পূরণ করতে হবে।প্যাকেজিং হাউজিং এবং টিউবিংয়ের টান বৈশিষ্ট্যগুলি (প্রসারিত ব্যতীত) পাইপ দেহের প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ হতে হবেকোন বিতর্কের ক্ষেত্রে, বিকৃত এলাকার বৈশিষ্ট্যগুলি (প্রসারিত ব্যতীত) বিকৃত থেকে নমুনা কাটা দ্বারা নির্ধারিত হবে।
