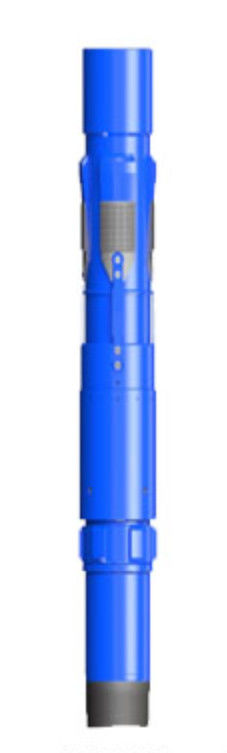

সাইজ340×245 প্যাকার প্রেসার T 30 সিল করার ক্ষমতা 25 MPa ম্যাক্স ওড অফ বডি 308 মিমি অয়েলফিল্ড লাইনার হ্যাঙ্গার
সিমেন্টিংয়ের জন্য API অয়েলফিল্ড H2s প্রতিরোধী লাইনার হ্যাঙ্গার
মেকানিক্যাল লাইনার হ্যাঙ্গার, ডাবল শঙ্কু, ডাবল-সারি স্লিপ এবং ডাবল সিলিন্ডার সহ, রান-ইন স্ট্রিং এর মাধ্যমে চাপ প্রয়োগ করে হাইড্রোলিকভাবে সেট করা হয়। একটি সেটিং বল ল্যান্ডিং কলারে তৈরি বলের সিটে সঞ্চালিত বা ফেলে দেওয়া হয়। প্রয়োগ করা চাপ স্লিপগুলিকে ধাক্কা দেয়। সেট অবস্থানে শঙ্কু আপ.
বৈশিষ্ট্য:
1, থিস হাইড্রোলিকভাবে সেট করা হয়েছে, বিভিন্ন কূপের জন্য প্রযোজ্য, বিশেষ করে গভীর কূপের জন্য।
2, দুটি ভিন্ন সেটিং প্রক্রিয়া সহ, সহজেই সেট করতে পারেন।
3, SQ সেটিং-বল ক্যারিয়ারের সাথে কাজ করা, অনুভূমিক বা অত্যন্ত বিচ্যুত কূপের অ্যাপ্লিকেশনের জন্য উপযুক্ত।
4, পিস্টন সিলিং উপাদান উচ্চ চাপ এবং তাপমাত্রা রেটিং জন্য nitrile/ফ্লোরিন রাবার তৈরি করা হয়.
5, প্রধান অংশ উচ্চ বিস্ফোরণ / পতন প্রতিরোধের প্রদান উচ্চ শক্তি খাদ ইস্পাত দিয়ে গড়া হয়.
সম্পত্তি পরামিতি
সুবিধা এবং বৈশিষ্ট্য:
1- তেল এবং গ্যাস জল চ্যানেলিং সমস্যার লাইনার সিমেন্টিং জন্য ব্যাক আপ প্যাকার ডিভাইস প্রদান
2- HNBR রাবার প্যাকার রাবার টিউব ব্যবহার করুন
3- 50 এমপিএ বা ভোল্টেজ, 204 ডিগ্রি তাপ প্রতিরোধের।
একটি প্যাকার সহ লাইনার হ্যাঙ্গার কার্যকরভাবে ওভারল্যাপিং কঙ্কাকার স্থানটি সীলমোহর করতে পারে এবং কেসিং এবং গঠনের মধ্যে তরল/গ্যাসের স্থানান্তরকে বাধা দিতে পারে যা গ্যাস চ্যানেলিং ঘটায়।
সিমেন্ট করার পরে, প্যাকার সেট করুন।একটি বেল মুখ তৈরি করতে ড্রিল স্ট্রিংটি উপরে তুলুন এবং নীচের গঠনকে প্রভাবিত না করে অতিরিক্ত সিমেন্ট স্লারি সঞ্চালন করুন।
নীতি :
টেইল পাইপটি ডিজাইন করা অবস্থানে নামিয়ে আনার পরে, সেটিং, রিভার্সিং, সিমেন্টিং এবং বাম্পিং এর স্বাভাবিক পদ্ধতি অনুসরণ করুন, টুলে সিলিং ব্লক প্রসারিত করার জন্য ড্রিল স্ট্রিংটি উপরে তুলুন এবং রিটার্নের উপরের প্রান্তে এটি বসান। নল.ড্রিল স্ট্রিংটি নিচের দিকে নিন, পিনগুলি কাটুন এবং রাবার টিউবটি বাহ্যিক শক্তির অধীনে প্রসারিত হয়, যা উপরের আবরণ এবং রিটার্ন টিউবের মধ্যে একটি কার্যকর সীলমোহর তৈরি করে।
| 技 术 参 数 প্রযুক্তিগত তথ্য | 规 格 আকার | ||||
| 340×245 | 245×178 | 178×140 | 178×127(114) | 140×102(95,89) | |
| -140 | |||||
| 额定悬挂载荷 ঘোরানো সাসপেনশন লোড টি | 240 | 120 | 50 | 50 | 30 |
| 封隔器座封压力প্যাকার চাপ টি | 30 | 30 | 30 | 30 | 30 |
| 密封能力 sealing ক্ষমতা MPa | 25 | 25 | 25 | 25 | 25 |
| 悬挂剪钉剪切压力 ঝুলন্ত শিয়ার নখের শিয়ার চাপ MPa | 7--8 | ৭---৮ | 7--8 | ৭---৮ | ৭---৮ |
| 球座剪钉剪切压力 বল সকেট শিয়ার পেরেক MPa এর শিয়ার চাপ | 17--18 | 17--18 | 17---18 | 17---18 | 17---18 |
| 座封剪钉剪切压力 সিট সিলিং শিয়ার পেরেক টি এর শিয়ার চাপ | 12 | 12 | 12 | 12 | 12 |
| 空芯胶塞剪钉剪切压力 ফাঁপা রাবার প্লাগ শিয়ার নখ MPa এর শিয়ার চাপ | 10--12 | 10--12 | 10--12 | 10--12 | 10--12 |
| 本体最大外径 শরীরের সর্বোচ্চ od mm | 308 | 214 | 155 | 151 | 117 |
| 本体内径 বডি মিমি আইডি | 220 | 155 | 121 | 108 | 97(82,75) |
| 回接筒长度 রিটার্ন টিউবের দৈর্ঘ্য মিমি | 500 | 500 | 300 | 140 | |
| 回接筒内径 রিটার্ন টিউব মিমি আইডি | 255 | 190 | 134 | 105 | |
| 适用的套管壁厚 স্যুট কেসিং বেধ মিমি | 8.33,9.65,10.92, | 8.94,10.03, | ৯.১৯, | 9.19,10.36, | 6.20,6.98,7.72, |
| 12.19, | 11.05, | 8.05; | 11.51 | 9.17 | |
| 13.06 | 11.99 | ৬.৯১' | |||
| ৫.৮৭ | |||||
