উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
SWS
যোগাযোগ করুন
কেসিং কপলিংস; এসএমএলএস; ইইউই এবং নিউ কপলিংস; অয়েলফিল্ডস; কপলিং স্টক উপাদান; এপিআই 5 সিটি স্ট্যান্ডার্ড
পণ্যের নামঃ কেসিং কাপলিংস; এসএমএলএস; ইইউই এবং নিউ কাপলিংস; তেল ক্ষেত্রের সরঞ্জাম ব্যবহার; কাপলিং স্টক উপাদান
মানঃ API SPEC 5CT, API SEPC 5B, API-7
উপাদান/ইস্পাত গ্রেডঃ J/K55, N80, L80-1, 80SS, L80-3Cr, L80 13Cr, L80-9CR, Super 13Cr, P110, P110-13CR, TP110S ইত্যাদি
স্পেসিফিকেশনঃ OD-127mm-356.12mm (4-1/2'-13-3/8')
থ্রেড বকলের ধরনঃ BTC/STC/LTC
বায়ুমণ্ডলীয় বোঝা প্রেরণের জন্য কেসিংয়ের সংযোগকারী অংশ হ'ল কেসিংয়ের সংযোগকারী অংশ এবং এটি দুর্বল লিঙ্ক যা ব্যর্থতার দুর্ঘটনার ঝুঁকিতে রয়েছে।
এটি সুপরিচিত, জীবনচক্রের মধ্যে পুঙ্খানুপুঙ্খতা শুধুমাত্র আবরণের থ্রেড সংযোগ শক্তি দ্বারা সীমাবদ্ধ নয়, তবে সংযোগ থ্রেডগুলির সিলিং পারফরম্যান্স দ্বারাও সীমাবদ্ধ (হান এবং ওয়াং,১৯৯৯)অতএব, অভিন্ন লোডের অধীনে কেসিং কাপলিংয়ের সিলিং অখণ্ডতা অধ্যয়ন করা অত্যন্ত গুরুত্বপূর্ণ।

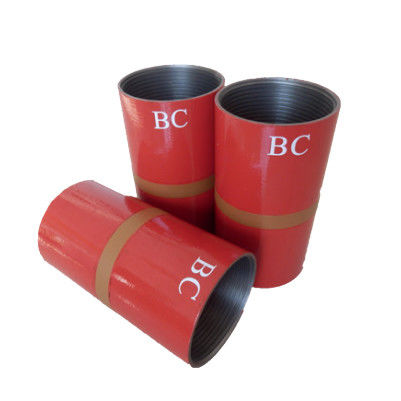

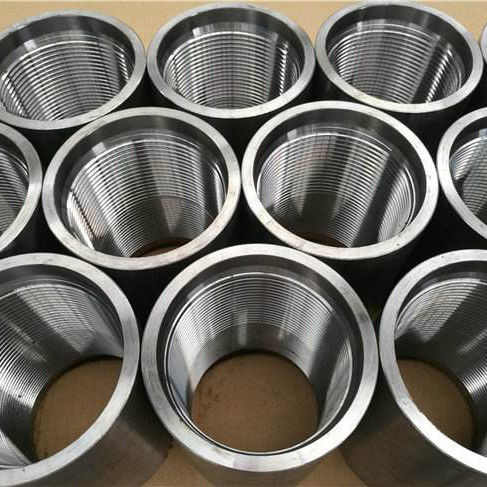

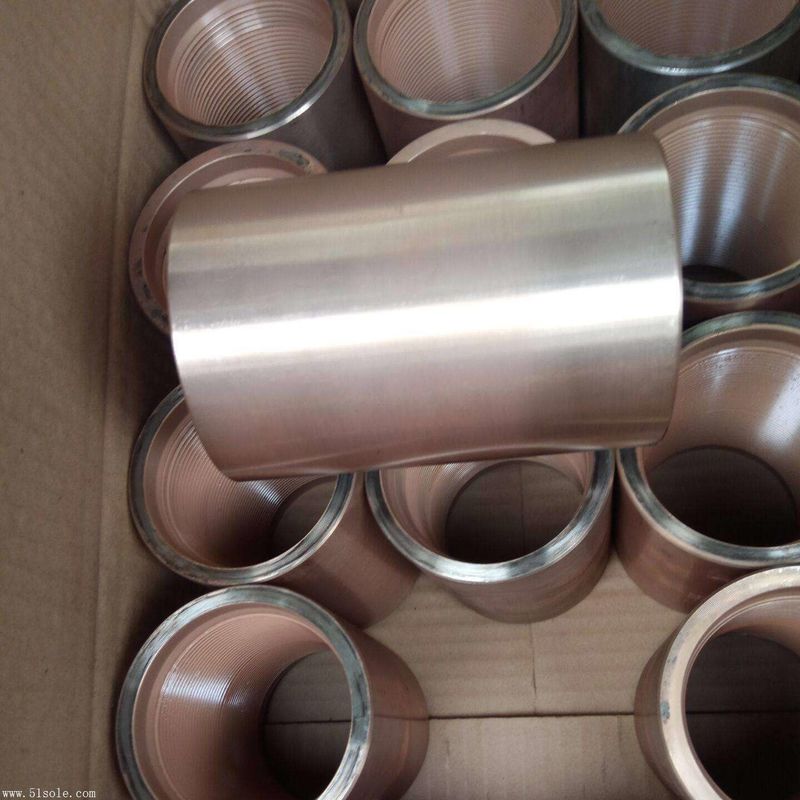

কেসিং কপলিং:পাইপের একটি সংক্ষিপ্ত দৈর্ঘ্য দুটি জয়েন্ট সংযোগ করতে ব্যবহৃত হয়কভারিং. একটি কেসিং কাপলিং অভ্যন্তরীণ থ্রেড আছে (নারীথ্রেডফর্ম) আচ্ছাদনের দীর্ঘ জয়েন্টগুলির বাহ্যিক থ্রেডগুলির সাথে (পুরুষ থ্রেডফর্ম) মিলিত হওয়ার জন্য মেশিনযুক্ত। আচ্ছাদনের দুটি জয়েন্টগুলি আচ্ছাদনের সংযুক্তির বিপরীত প্রান্তে থ্রেডযুক্ত।
এসটিসি/এলটিসি সংযোগের আকারের তালিকা
| আকার (ইন) | পাইপ ওডি মিমি | সংযোগকারী OD W mm | মিনি দৈর্ঘ্য NL মিমি | খাঁজ ব্যাসার্ধ Q মিমি | খাঁজ গভীরতা q মিমি | লেয়ারিং পৃষ্ঠের প্রস্থ b মিমি | হ্যান্ড-টাইট স্টপ A | পাইপ শেষ থেকে জোটের কেন্দ্র পর্যন্ত দূরত্ব টানার পর J মিমি | প্রতিটি ইঞ্চির জন্য থ্রেড নম্বর | ওজন কেজি সংক্ষিপ্ত সংযোগ | ওজন কেজি লম্বা সংযোজক |
| ৪-১/২' | 114.3 | 127 | 158.75 ((সংক্ষিপ্ত)/177.8 ((দীর্ঘ) | 116.68 | 12.7 | 3.97 | 3 | 12.7 | 8 | 3.62 | 4.15 |
| ৫' | 127 | 141.3 | 165.1 ((সংক্ষিপ্ত)/196.85 ((দীর্ঘ) | 129.38 | 12.7 | 4.76 | 3 | 12.7 | 8 | 4.66 | 5.75 |
| 5-1/2' | 139.7 | 153.67 | 171.45 ((সংক্ষিপ্ত) /203.2 ((দীর্ঘ) | 142.08 | 12.7 | 3.18 | 3 | 12.7 | 8 | 5.23 | 6.42 |
| ৭' | 177.8 | 194.46 | 184.15 ((সংক্ষিপ্ত) / 228.6 ((দীর্ঘ) | 180.18 | 12.7 | 4.76 | 3 | 12.7 | 8 | 8.39 | 10.83 |
| ৯-৫-৮' | 244.48 | 269.88 | 196.85 ((সংক্ষিপ্ত) /266.7 ((দীর্ঘ) | 248.44 | 11.0 | 6.35 | ৩.৫ | 12.7 | 8 | 18.03 | 25.45 |
| ১০-৩/৪' | 273.05 | 298.45 | 203.2 | 277.02 | 11.0 | 6.35 | ৩.৫ | 12.7 | 8 | 20.78 | - |
| ১৩-৩/৮' | 339.72 | 365.12 | 203.2 | 343.69 | 11.0 | 5.56 | ৩.৫ | 12.7 | 8 | 25.66 | - |
| ১৬' | 406.4 | 431.8 | 228.6 | 411.96 | 9.3 | 5.56 | ৩.৫ | 12.7 | 8 | 34.91 | - |
| ১৮-৫/৮' | 473.08 | 508 | 228.6 | 478.63 | 9.3 | 5.56 | ৩.৫ | 12.7 | 8 | 54.01 | - |
| ২০' | 508 | 533.4 | 228.6 ((সংক্ষিপ্ত) /292.1 ((দীর্ঘ) | 513.56 | 9.3 | 5.56 | 4 | 12.7 | 8 | 43.42 | 57.04 |
বিটিসির জোড়া আকারের তালিকা
| আকার (ইন) | পাইপ ওডি মিমি | সংযোগকারী OD W mm | মিনি দৈর্ঘ্য NL মিমি | খাঁজ ব্যাসার্ধ Q মিমি | লেয়ারিং পৃষ্ঠের প্রস্থ b মিমি | হ্যান্ড-টাইট স্টপ A | পাইপ শেষ থেকে জোটের কেন্দ্র পর্যন্ত দূরত্ব টানার পর J মিমি | প্রতিটি ইঞ্চির জন্য থ্রেড নম্বর | ওজন কেজি |
| ৪-১/২' | 114.3 | 127 | 225.42 | 117.86 | 3.18 | অর্ধেক। | 12.7 | 5 | 4.55 |
| ৫' | 127 | 141.3 | 231.78 | 130.56 | 3.97 | 1 | 12.7 | 5 | 5.85 |
| 5-1/2' | 139.7 | 153.67 | 234.95 | 143.26 | 3.97 | 1 | 12.7 | 5 | 6.35 |
| ৭' | 177.8 | 194.46 | 254 | 181.36 | 5.56 | 1 | 12.7 | 5 | 10.54 |
| ৯-৫-৮' | 244.48 | 269.88 | 269.88 | 248.03 | 9.52 | 1 | 12.7 | 5 | 23.16 |
| ১০-৩/৪' | 273.05 | 298.45 | 269.88 | 276.61 | 9.52 | 1 | 12.7 | 5 | 25.74 |
| ১৩-৩/৮' | 339.72 | 365.12 | 269.88 | 343.28 | 9.52 | 1 | 12.7 | 5 | 31.77 |
| ১৬' | 406.4 | 431.8 | 269.88 | 410.31 | 9.52 | ৭/৮। | 12.7 | 5 | 40.28 |
| ১৮-৫/৮' | 473.08 | 508 | 269.88 | 476.99 | 9.52 | ৭/৮। | 12.7 | 5 | 62.68 |
| ২০' | 508 | 533.4 | 269.88 | 511.91 | 9.52 | ৭/৮। | 12.7 | 5 | 50.1 |
